Mạch điều khiển từ xa xe mô hình

Chào các bạn, hôm nay 220von xin chia sẻ thêm với các bạn một mạch nữa là mạch điều khiển xe mô hình RC từ xa , khoản cách điều khiển ở điều kiện lí tưởng nơi thông thoán có thể đạt đến 400m

Chức năng của mạch như sau :
   + Điều khiển bẻ bánh lái thông qua điều khiển góc quay động cơ rc servo bằng cách vặn chiết áp biến trở
   + Điều khiển tăng tốc giám tốc và đảo chiều động cơ DC chính bằng chiết áp

Điện áp hoạt động : ( áp DC )
   + Mạch phát : 5V - 12V, nếu sử dụng áp 12V thì khoản cách điều khiển từ xa có thể lên đến 400m với anten tốt và môi trường thông thoán ít vật cản
   + Mạch thu : 6V - 12V

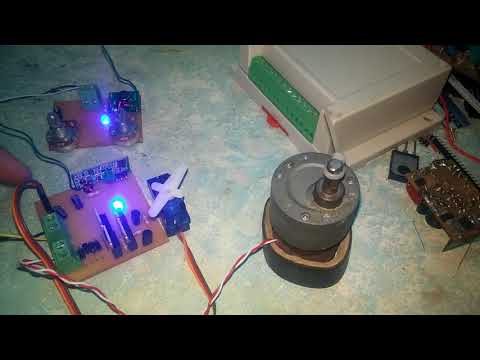

Video test mạch :


Sơ đồ mạch phát :

Sơ đồ mạch thu :

Trong mạch thu 220von dùng cặp TIP41 TIP42 để tạo thành mạch cầu điều khiển cho động cơ DC, tải lớn nhất mà mạch này có thể đáp ứng là 6A, thuận tiện cho các bạn dùng với động cơ DC công xuất lớn

Danh sách linh kiện : STM8S003 , diode FR107, diode 1N4007, 7805SMD , LM1117 , module phát 315MHz, module thu không có ic 315MHz , tụ 104 SMD ( 8050 ) , tụ hóa 47uF -16V , điện trở , biến trở volume 10k

Ảnh mạch 220von lắp thủ công :

Mạch phát ( mặt trên )

Mạch phát ( mặt dưới )

Mạch thu ( mặt trên )

Mạch thu ( mặt dưới )

Sơ đồ đấu dây mạch phát:

Sơ đồ đấu dây mạch thu :

Riêng con ic STM8S003 các bạn dùng file có đuôi ".s19" để nạp chương trình ( trong link file nén ở cuối bài ), các bạn có thể nhờ chổ bán ic nạp dùm hoặc dùng mạch nạp ST link V2 để nạp

Toàn bộ file mạch vẽ trên proteus 8 và file nạp ic ở link tải về sau , mật khẩu giải nén file "www.220von.com" : https://drive.google.com/file/d/1wgv6UqAe7ecTM7MSzEI9J6RtfBAJat93/view
