Mạch điều khiển động cơ servo bằng biến trở dùng NE555

Chào các bạn, hôm nay 220von xin chia sẽ với các bạn mạch điều khiển động cơ RC Servo, mạch này dùng để test các động cơ RC Servo hoặc dùng để điều khiển góc quay động cơ RC Servo

Về nguyên lí thì mạch này sử dụng ic timer NE555 để tạo ra xung PWM có tần số 50Hz với độ rộng xung mức cao từ 0.7ms đến 2.4ms để làm cho động cơ quay được một góc từ 0° đến 180°

Xem bài chia sẻ điều khiển 10 động cơ servo từ xa : http://220von.blogspot.com/2017/10/ieu-khien-goc-quay-10-ong-co-servo-tu.html

Động cơ MG995

Động cơ RC Servo có 3 dây :
 + Dây màu vàng : pwm (xung pwm )
 + Dây màu đỏ : +5V
 + Dây màu nâu : GND


Nguyên lí hoạt động của động cơ RC servo được miêu tả trong hình sau :

Sơ đồ mạch :

Sơ đồ mạch RC SERVO dùng NE555

Hình ảnh mạch 220von lắp :

Động cơ 220von sử dụng là MG995 có momen xoắn 13kg/cm, các bạn có thể mua động cơ này tại các cửa hàng điện tử hoặc của hàng đồ chơi mô hình

Video test mạch :




Mọi chi tiết xin liên hệ với 220von qua email 220von.com@gmail.com hoặc machdienhay@gmail.com
ĐT : 0932654586
Facebook : facebook.com/220von

Mạch điều khiển từ xa xe mô hình

Chào các bạn, hôm nay 220von xin chia sẻ thêm với các bạn một mạch nữa là mạch điều khiển xe mô hình RC từ xa , khoản cách điều khiển ở điều kiện lí tưởng nơi thông thoán có thể đạt đến 400m

Chức năng của mạch như sau :
   + Điều khiển bẻ bánh lái thông qua điều khiển góc quay động cơ rc servo bằng cách vặn chiết áp biến trở
   + Điều khiển tăng tốc giám tốc và đảo chiều động cơ DC chính bằng chiết áp

Điện áp hoạt động : ( áp DC )
   + Mạch phát : 5V - 12V, nếu sử dụng áp 12V thì khoản cách điều khiển từ xa có thể lên đến 400m với anten tốt và môi trường thông thoán ít vật cản
   + Mạch thu : 6V - 12V

Video test mạch :


Sơ đồ mạch phát :

Sơ đồ mạch thu :

Trong mạch thu 220von dùng cặp TIP41 TIP42 để tạo thành mạch cầu điều khiển cho động cơ DC, tải lớn nhất mà mạch này có thể đáp ứng là 6A, thuận tiện cho các bạn dùng với động cơ DC công xuất lớn

Danh sách linh kiện : STM8S003 , diode FR107, diode 1N4007, 7805SMD , LM1117 , module phát 315MHz, module thu không có ic 315MHz , tụ 104 SMD ( 8050 ) , tụ hóa 47uF -16V , điện trở , biến trở volume 10k

Ảnh mạch 220von lắp thủ công :

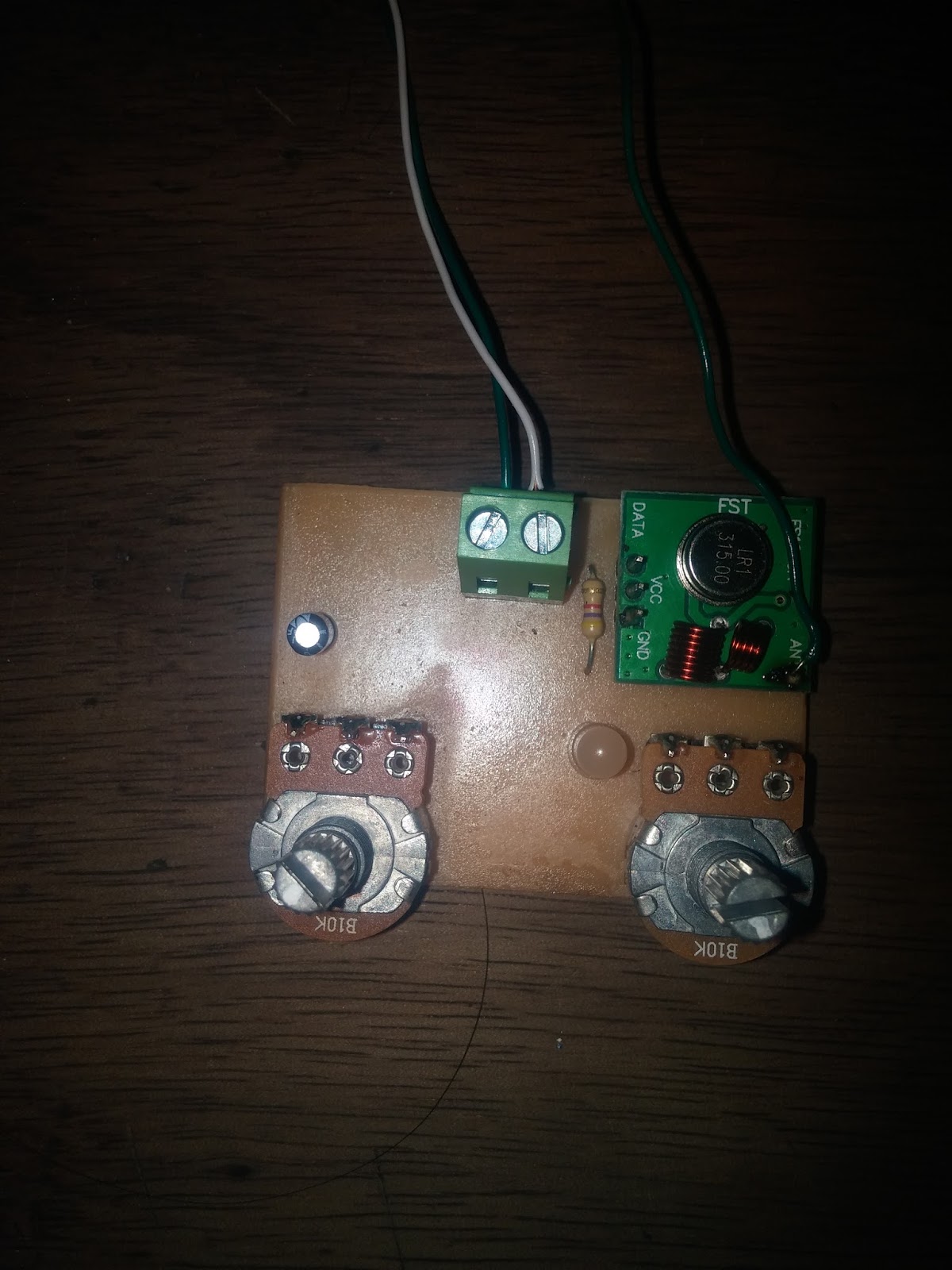

Mạch phát ( mặt trên )

Mạch phát ( mặt dưới )

Mạch thu ( mặt trên )

Mạch thu ( mặt dưới )

Sơ đồ đấu dây mạch phát:

Sơ đồ đấu dây mạch thu :

Riêng con ic STM8S003 các bạn dùng file có đuôi ".s19" để nạp chương trình ( trong link file nén ở cuối bài ), các bạn có thể nhờ chổ bán ic nạp dùm hoặc dùng mạch nạp ST link V2 để nạp

Toàn bộ file mạch vẽ trên proteus 8 và file nạp ic ở link tải về sau , mật khẩu giải nén file "www.220von.com" : https://drive.google.com/file/d/1wgv6UqAe7ecTM7MSzEI9J6RtfBAJat93/view
